Кулачковые (роторные) насосы
ПЛАЗМАТ SL
Особенности
Перекачивание вязких жидкостей
Кулачковые насосы способны работать с жидкостями, которые слишком вязкие для большинства других типов насосов.
Простота конструкции
Обслуживание насоса предельно упрощено — осмотр или замена компонентов возможны без демонтажа трубопровода.
Дозирование
Они идеально подходят для точного дозирования жидкостей, например, в пищевой и химической промышленности.
Отсутствие контакта между рабочими частями
Это позволяет минимизировать износ и увеличить срок службы.

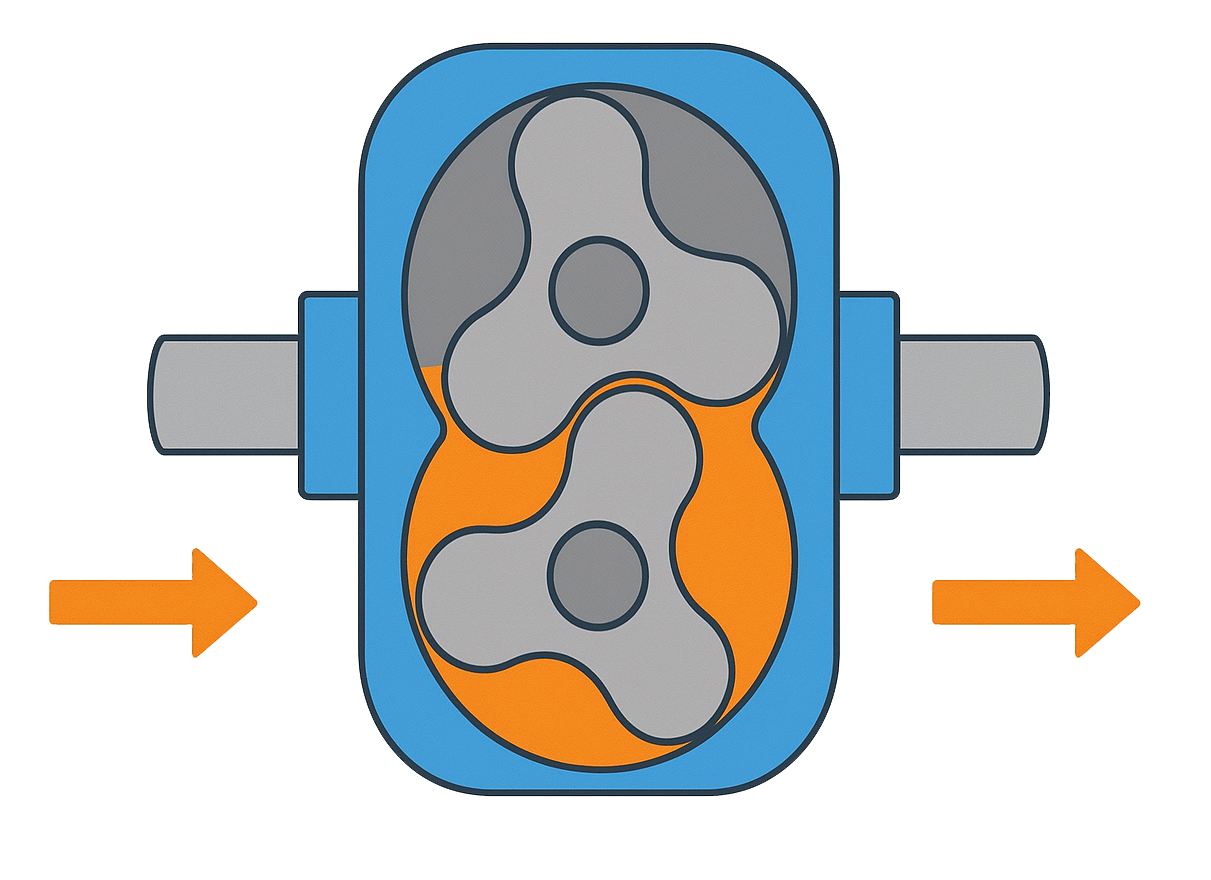

Кулачковый насос работает за счёт вращения двух или более кулачков, синхронизированных внешними шестернями. При вращении кулачки создают расширяющиеся и сжимающиеся камеры между собой и корпусом насоса. В зоне всасывания кулачки расходятся, создавая разрежение, благодаря чему жидкость втягивается внутрь. Затем она транспортируется вдоль стенок корпуса и вытесняется в зону нагнетания, где кулачки снова сближаются.
Такая конструкция позволяет перекачивать вязкие, чувствительные или содержащие твёрдые включения жидкости без повреждения их структуры. Кулачковые насосы обеспечивают плавную подачу, минимальную пульсацию и не требуют контакта между подвижными частями, что снижает износ и упрощает обслуживание.
Применение в промышленности
Производство пива и алкогольных напитков
Также они востребованы в производстве напитков — для безопасной перекачки пива и пивного сусла, сока, газированных и безалкогольных напитков.
Пищевая промышленность:
Кулачковые насосы играют важную роль в транспортировке продуктов с высокой вязкостью, таких как сиропы, шоколад и мёд. Они обеспечивают бережную перекачку без повреждения вкуса, цвета и текстуры продукта.
Молочная промышленность:
Кулачковые насосы активно используются для транспортировки чувствительных пищевых продуктов, таких как молоко и молочные изделия. Они не разбивают сгусток, не вспенивают и не расслаивают продукт.
Фармацевтика
Кулачковые насосы активно используются для транспортировки лекарственного сырья и чистыхфармацевтических компонентов.
Химическая промышленность:
Кулачковые насосы также широко используются для транспортировки химических веществ. Они особенно эффективны при работе с агрессивными жидкостями, такими как кислоты и щёлочи, а также с химическими продуктами, не требующими измельчения.
Промышленность товаров личной гигиены:
Кулачковые насосы позволяют сохранить качество и эффективность таких продуктов, как шампуни, мыло, лосьоны и другая косметика. В этой отрасли особенно важно аккуратно транспортировать чувствительные и вязкие компоненты без повреждений.
Конструкция насосов ПЛАЗМАТ SL
Кулачковый насос состоит, по сути, из двух кулачковых роторов, которые вращаются синхронно внутри корпуса, не соприкасаясь друг с другом.
При вращении роторов пространство между кулачками и корпусом насоса заполняется продуктом, который затем перемещается к выходному патрубку с фиксированным объёмом вытеснения.
Благодаря точным допускам между кулачками и корпусом, перекачиваемая жидкость образует непрерывный поток, что обеспечивает эффективную и стабильную работу насоса.

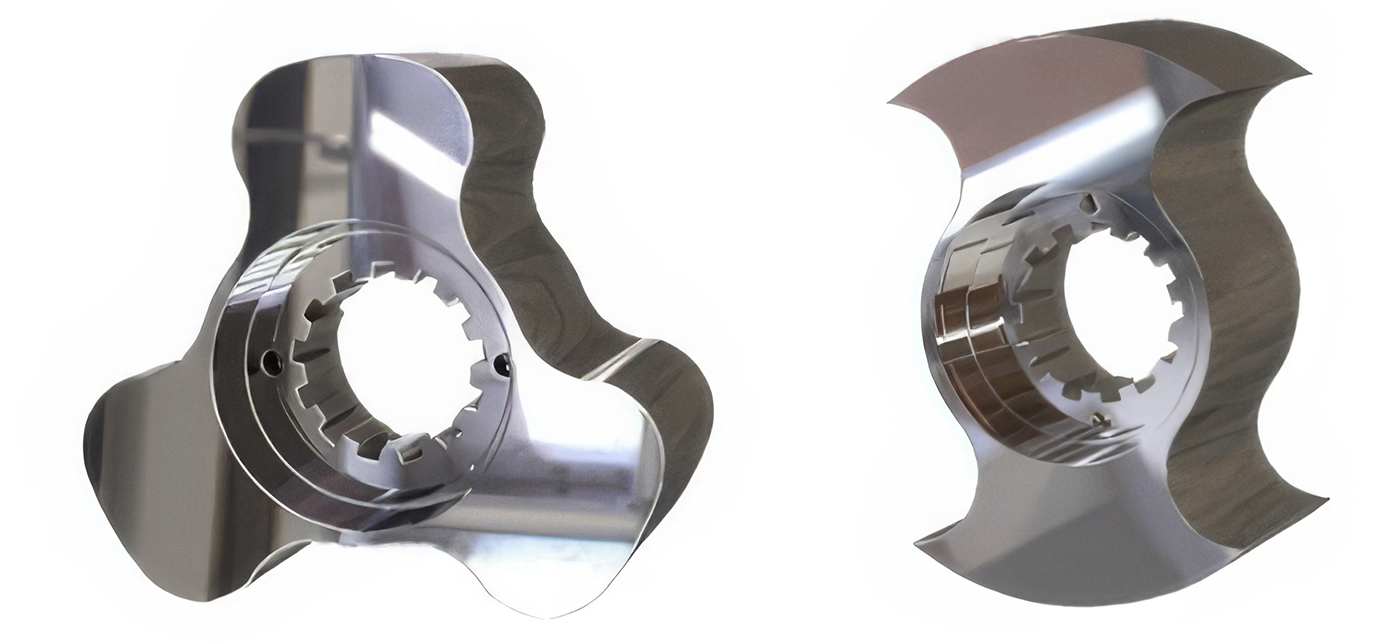

Двух- и трёхлепестковые кулачки
Кулачковые насосы ПЛАЗМАТ SL — это серия роторных насосов, сочетающих в себе простоту, экономичность и лёгкость обслуживания с качеством и надёжностью бренда.
Насосы серии SL разработаны для универсального применения в молочной, пищевой, химической и косметической промышленности.
Они полностью пригодны для очистки методом CIP (Clean-In-Place), а также идеально подходят для перекачки жидкостей с как низкой, так и высокой вязкостью.
Серия SL особенно эффективна в процессе фильтрации и розлива, включая продукты, содержащие хрупкие включения, например, творог.
Благодаря специально разработанным кулачкам, такие вещества могут перекачиваться без повреждений.
Обслуживание насоса предельно упрощено — осмотр или замена компонентов возможны без демонтажа трубопровода.
Насос SL представляет собой кулачковый насос с валом, выполненный из нержавеющей стали. Он включает корпус, крышку и двухлопастные кулачки с санитарными соединениями.
Насос оснащён внутренним торцевым уплотнением, одобренным EHEDG. Уплотнение сбалансировано и имеет гигиеничный дизайн. По требованию могут быть использованы другие материалы.
Серия SL — это компактные и эффективные насосы, способные обеспечивать производительность до 122 м³/ч и давление до 12 бар.
Характеристики
| Модель | Макс. производительность (м³/ч) — трёхлепестковый ротор (Tri-Lobe) | Макс. производительность (м³/ч) — двухлепестковый ротор (Bi-Wing) | Максимальное давление (бар) | Объём подачи при 100 об/мин (л) — трёхлепестковый ротор (Tri-Lobe) | Объём подачи при 100 об/мин (л) — двухлепестковый ротор (Bi-Wing) | Максимальная скорость вращения (об/мин) |
| SL 1-25 | 7,98 | 9,12 | 12bar | 14 | 16 | 950 |
| SL 1-40 | 8,55 | 9,69 | 12bar | 15 | 17 | 950 |
| SL 1-50 | 10,83 | 12,54 | 10bar | 19 | 22 | 950 |
| SL 2-40 | 15,96 | 18,81 | 12bar | 28 | 33 | 950 |
| SL 2-50 | 19,38 | 23,37 | 10bar | 34 | 41 | 950 |
| SL 2-65 | 25,08 | 30,21 | 10bar | 44 | 53 | 950 |
| SL 3-65 | 30,24 | 36,72 | 12bar | 70 | 85 | 720 |
| SL 3-80 | 35,85 | 43,2 | 10bar | 83 | 100 | 720 |
| SL 3-100 | 43,63 | 53,13 | 10bar | 101 | 123 | 720 |
| SL 4-100 | 72,36 | 79,2 | 8bar | 201 | 220 | 600 |
| SL 4-125 | 90 | 98,64 | 8bar | 250 | 274 | 600 |
| SL 4-150 | 107,28 | 117,72 | 8bar | 298 | 327 | 600 |
Материалы
- Корпус насосной головки: AISI 316L
- Прокладки: EPDM или FPM
- Редуктор (корпус шестерён): GG25
- Валы: Дуплексная нержавеющая сталь
- Уплотнение вала: Одинарное или двойное торцевое уплотнение
- Чистота поверхности: Ra < 0,8 мкм
- Соединения: DIN 11851, SMS, ISO, Clamp
- Опорная плита: Нержавеющая сталь
- Защитный кожух муфты: Нержавеющая сталь
Рабочие характеристики
- Максимальный расход: 122 м³/ч
- Максимальное перепадное давление: 12 бар
- Максимальное рабочее давление: 12 бар
- Температурный диапазон (EPDM): от -10 °C до +120 °C
- Температура CIP-очистки, макс. 30 минут: до +140 °C
- Максимальная скорость вращения: 950 об/мин
