Особенности
Универсальность
Инновационная конструкция корпуса насоса, уплотнения вала и новые материалы исполнения импеллера обеспечивают высокую универсальность и широкое применение насосов во всех областях промышленности.
Самовсасывание
Гибкий импеллер обеспечивает высокий уровень самовсасывания, который достигает для насосов RX показателя в 6 метров. Насос может работать в режиме реверса настолько же эффективно, как и в обычном режиме перекачивания.
Ровный поток
Объёмный принцип перекачивания позволяет получить стабильный ровный поток без пульсации. Продукт не будет взбит и повреждён, даже если это сливочное масло с высоким содержанием жира. Крупную ягоду, даже половинки персика, можно пропустить через насос без повреждений.
Экономичность
Техническое обслуживание проще, а время простоя короче: достаточно снять переднюю крышку с помощью стандартного гаечного ключа. Что еще более важно, нет необходимости отсоединения насоса от системы трубопроводов.
Импеллер является основной частью насоса, гибкие лопасти рабочего колеса обеспечивают отличную производительность насоса. Эксцентриковая конструкция гибких лопаток и внутренней поверхности статора корпуса насоса обеспечивают самовсасывающую способность насоса. С помощью такого рабочего колеса насос также может подавать жидкость, содержащую газы и воздух. Благодаря конструкции рабочего колеса импеллерный насос может перекачивать различные материалы и жидкости с твердыми и хрупкими частицами, такими как ягоды, без повреждения продукта и насоса.
Поскольку это насос объёмного типа действия, его также можно использовать в качестве дозирующего. Различные материалы импеллера подходят для различных применений. Например, при транспортировке пищевых и молочных продуктов импеллер из пищевой резины соответствует строгим гигиеническим требованиям.
Принцип работы
На входе насоса из-за внутренней эксцентричной конструкции статора насоса при увеличении объема между лопатками гибкого рабочего колеса образуется частичный вакуум. Образующееся в результате всасывание будет втягивать жидкость в камеру насоса.
Вращающаяся крыльчатка переносит жидкость от входа к выходу. На этом этапе расстояние между лопатками фактически сохраняется постоянным. Зазор между лопастями позволяет крупным твёрдым частицам проходить через насос, не повреждая жидкость.
Рабочее колесо контактирует с плоской частью внутренней поверхности эксцентрика в статоре насоса. Когда рабочее колесо изогнуто, объем между лопастями уменьшится, поэтому жидкость будет вытекать из насоса непрерывно и равномерно.
Применение в промышленности
Гигиена имеет первостепенное значение при переработке пищевых и молочных продуктов. Модель RX оснащена полированной нержавеющей сталью и рабочим колесом, предназначенным для пищевых продуктов или молока, что соответствует строгим санитарным требованиям. Корпус насоса RX из нержавеющей стали легко чистится, в нем используется незасоленное уплотнение вала, не вызывающее осаждения жидкости, а используемый материал рабочего колеса был протестирован и одобрен, а также сертифицирован на соответствие нормам FDA. Типичные продукты, подходящие для подачи насосом, включают: молоко, обезжиренное молоко, сливки, творог, йогурт, сыворотку, комочки, сироп, приправы, желатин, мед, джем, мазь, консервы, напитки, вино, пиво, фруктовые соки и специи.
Насос с гибким рабочим колесом RX также может применяться в ситуациях, не имеющих санитарных требований, однако он по-прежнему остается основным насосом из нержавеющей стали. Насос RX из нержавеющей стали особенно подходит для перекачивания кислотных жидкостей, глины, добавок к бетону, моющих средств, красителей, химикатов для обработки пленок, чернил и очистки сточных вод. Насосы этого типа также часто перекачивают косметику, включая следующие продукты: мыло, шампунь, моющее средство и увлажняющий крем.
Животноводство: переработка навоза и отходов
Газированные напитки и соки
Водоочистные сооружения: транспортировка и извлечение осадка
Джемы, начинки, варенье
Химические заводы: транспортировка сточных вод и осадка
Молочные продукты, сырное зерно
Бумажная и перерабатывающая промышленность
Пиво, вино, алкогольные напитки
Прогрессивный дизайн, простая конструкция
Обслуживание простое и экономичное. Крышка насоса фиксируется четырьмя стопорными гайками. При обслуживании крыльчатки и уплотнения вала насоса достаточно открутить гайки.
Насос может быть установлен непосредственно со стандартным двигателем IEC с помощью фланцев, а также может быть установлен с опорной плитой.
Гибкая крыльчатка, являющаяся основной частью насоса, гибкие лопасти ротора имеют множество преимуществ. Гибкий ротор с множеством дополнительных компонентов, что делает модель RX превосходной самонагнетающейся характеристикой, а также может транспортировать жидкость с газом.
Мы используем одинарное механическое уплотнение, уплотнительная поверхность - углерод-металлокерамика, что обеспечивает продолжительный срок службы. Согласно пищевым гигиеническим стандартам, механические уплотнения сконструированы таким образом, чтобы их можно было легко очищать и избегать образования канавок, в которых может образовываться осадок жидкости.
1) SIC/C/EPDM
2) SIC/C/FKM
3) SIC/C/HNBR
Технические характеристики
| Мощность (кВт) | Вольтаж (В) | Мощность (кВт) | Вольтаж (В) |
| 0.55 | 210 - 230 / 50 Гц 360 - 400 / 50 Гц 420 - 460 / 60 Гц | 4.0 - 5.5 | 360 - 400 / 50 Гц 630 - 690 / 50 Гц 420 - 460 / 60 Гц |
| 0.75 | 7.5 - 11.0 | ||
| 1.1 - 1.5 | 15.0 - 18.5 | ||
| 2.2 - 3.0 | 22.0 - 30.0 |
| Модель | J (резьба SMS) | J (Кламп дюймовый) | J (Резьба DIN) | J (Кламп DIN) |
| DJ-RX-04 | 71 | 64,2 | 72 | 73 |
| DJ-RX-10 | 101 | 94 | 101 | 102 |
| DJ-RX-20 | 127 | 120 | 128 | 128 |
| Производительность | до 20 м³/ч |
| Напор | до 4 бар |
| Самовсасывание | до 6 м |
| Температура | до 80 ℃ |
| Обороты | 950 - 2900 об./мин |
| Материал корпуса | AISI 316L/1.4404 |
| Уровень полировки | Ra ≤ 0.6 µ m; Ra ≤ 0.4 µ m |
| Сертификация | 3-A-02-11 №1759; FDA 177.2600; CE-MD/06-42 №705201616101-00 |
| Модель | Патрубки | Привод | Обороты | ⌀PB | B | C | E | H1 | H2 | K | L1 | L2 | A |
| DJ-RX-04 | 1'' / ДУ25 | 2П 1,5 кВт | 2900 об./мин | 100 | 100 | 56 | 31 | 90 | 217 | 10 | 275 | 142 | 140 |
| DJ-RX-10 | 1½'' / ДУ40 | 2П 3,0 кВт | 2900 об./мин | 138 | 140 | 63 | 42 | 100 | 240 | 10 | 305 | 190 | 180 |
| DJ-RX-04 | 1'' / ДУ25 | 4П 0,75 кВт | 1450 об./мин | 100 | 100 | 50 | 31 | 80 | 192 | 10 | 269 | 142 | 125 |
| DJ-RX-10 | 1½'' / ДУ40 | 4П 1,5 кВт | 1450 об./мин | 138 | 100 | 56 | 42 | 90 | 217 | 10 | 285 | 178,5 | 140 |
| DJ-RX-20 | 2'' / ДУ50 | 4П 5,5 кВт | 1450 об./мин | 180 | 140 | 89 | 50 | 132 | 301 | 12 | 399 | 228,5 | 216 |
| DJ-RX-04 | 1'' / ДУ25 | 6П 0,55 кВт | 950 об./мин | 100 | 90 | 45 | 31 | 71 | 175 | 7 | 227 | 142 | 112 |
| DJ-RX-10 | 1½'' / ДУ40 | 6П 1,5 кВт | 950 об./мин | 138 | 100 | 56 | 42 | 90 | 217 | 10 | 285 | 190 | 140 |
| DJ-RX-20 | 2'' / ДУ50 | 6П 4,0 кВт | 950 об./мин | 180 | 140 | 70 | 50 | 112 | 252 | 12 | 351 | 228,5 | 190 |
Типы присоединений
Кламп Гайка Резьба Фланец
Таблица выбора насоса
| Модель | Двигатель (кВт) | Обороты (об./мин) | Объём на 1 оборот (мл/об.) | Производительность (м³/ч) | Напор (бар) | Присоединения патрубков | Самовсасывание (м в. с.) | Вес (кг) |
| DJ-RX-04 | 1,5 (2П) | 2900 | 60 | 8,0 | 1 | 1'' / ДУ25 | 6 | 24 |
| 7,5 | 2 | |||||||
| 5,5 | 3 | |||||||
| 2,5 | 4 | |||||||
| 0,75 (4П) | 1450 | 60 | 5,2 | 0,5 | 1'' / ДУ25 | 6 | 21 | |
| 4,0 | 1 | |||||||
| 3,3 | 2 | |||||||
| 1,5 | 3 | |||||||
| 1,0 | 4 | |||||||
| 0,55 (6П) | 950 | 60 | 3,4 | 0,5 | 1'' / ДУ25 | 6 | 18 | |
| 2,2 | 1 | |||||||
| 1,8 | 2 | |||||||
| 1,0 | 3 | |||||||
| 0,5 | 4 | |||||||
| DJ-RX-10 | 3,0 (2П) | 2900 | 103 | 18,0 | 1 | 1½'' / ДУ40 | 6 | 40 |
| 15,0 | 2 | |||||||
| 11,0 | 3 | |||||||
| 7,0 | 4 | |||||||
| 1,5 (4П) | 1450 | 103 | 8,9 | 0,5 | 1½'' / ДУ40 | 6 | 31 | |
| 8,0 | 1 | |||||||
| 6,8 | 2 | |||||||
| 5,0 | 3 | |||||||
| 4,0 | 4 | |||||||
| 1,5 (6П) | 950 | 103 | 5,8 | 0,5 | 1½'' / ДУ40 | 6 | 39 | |
| 5,2 | 1 | |||||||
| 4,5 | 2 | |||||||
| 3,5 | 3 | |||||||
| 2,5 | 4 | |||||||
| DJ-RX-20 | 5,5 (4П) | 1450 | 214 | 18,6 | 0,5 | 2'' / ДУ50 | 6 | 71 |
| 17,0 | 1 | |||||||
| 15,0 | 2 | |||||||
| 12,0 | 3 | |||||||
| 9,0 | 4 | |||||||
| 4,0 (6П) | 950 | 214 | 12,2 | 0,5 | 2'' / ДУ50 | 6 | 77 | |
| 11,0 | 1 | |||||||
| 10,0 | 2 | |||||||
| 8,5 | 3 | |||||||
| 7,0 | 4 |
Расшифровка модели насоса
Кривые производительности

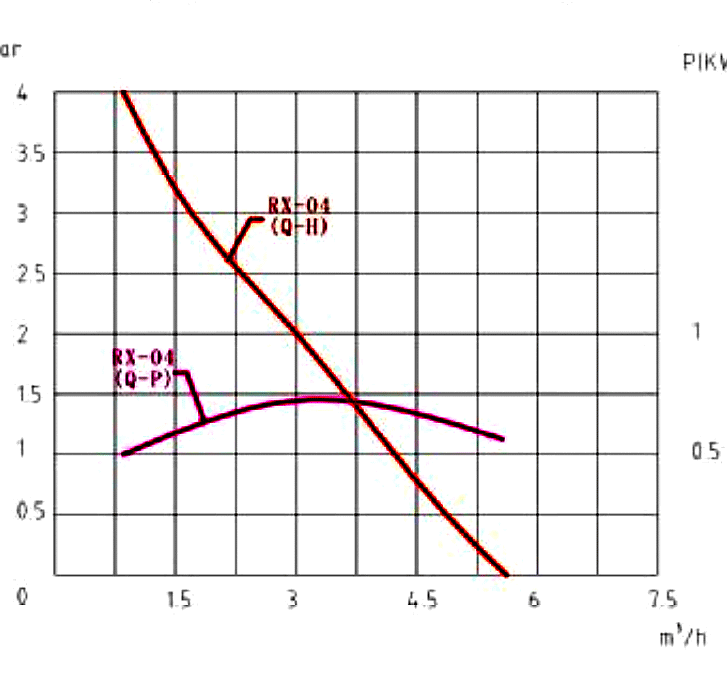

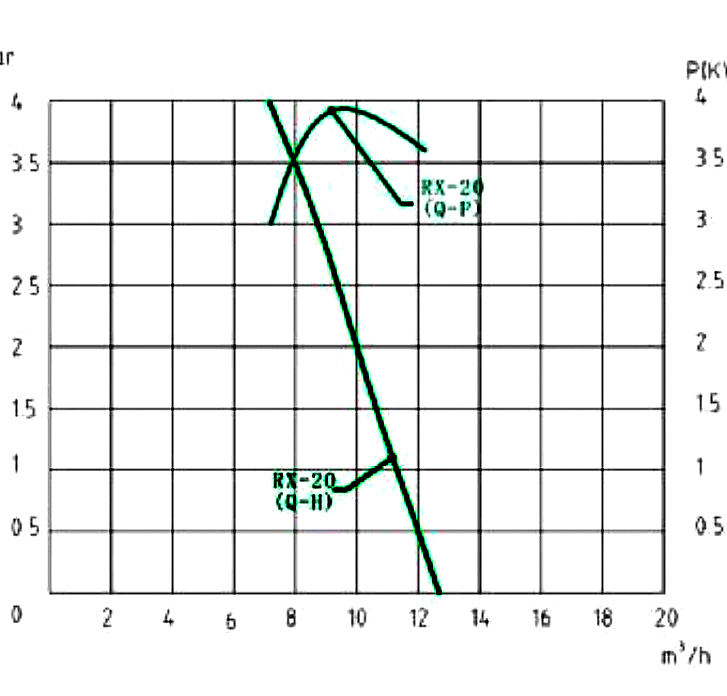

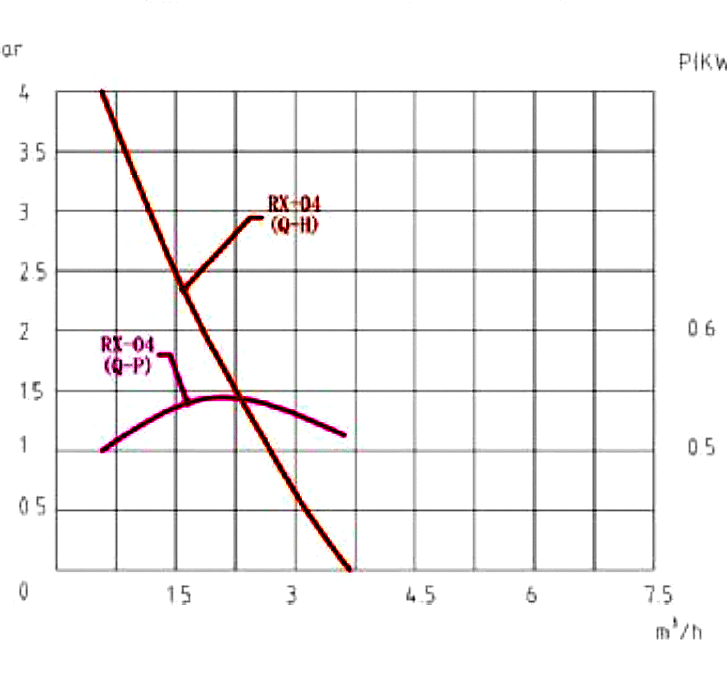

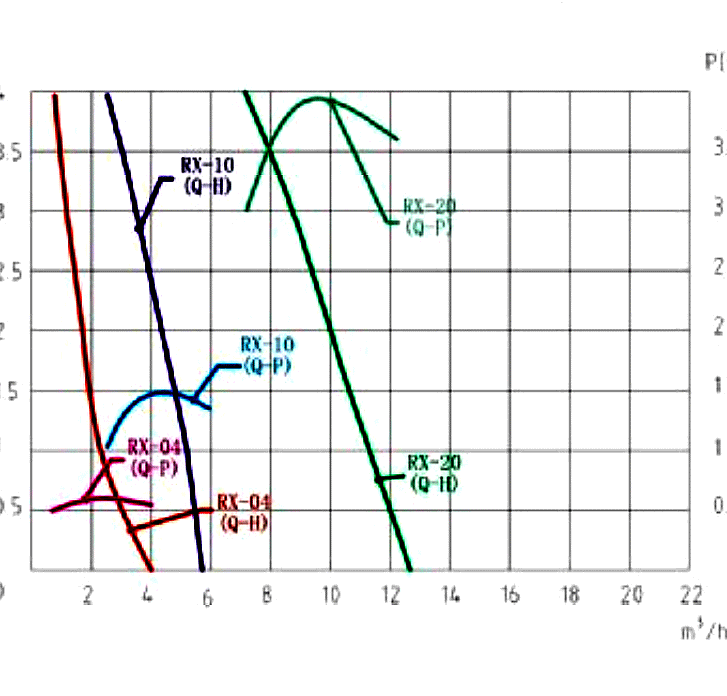

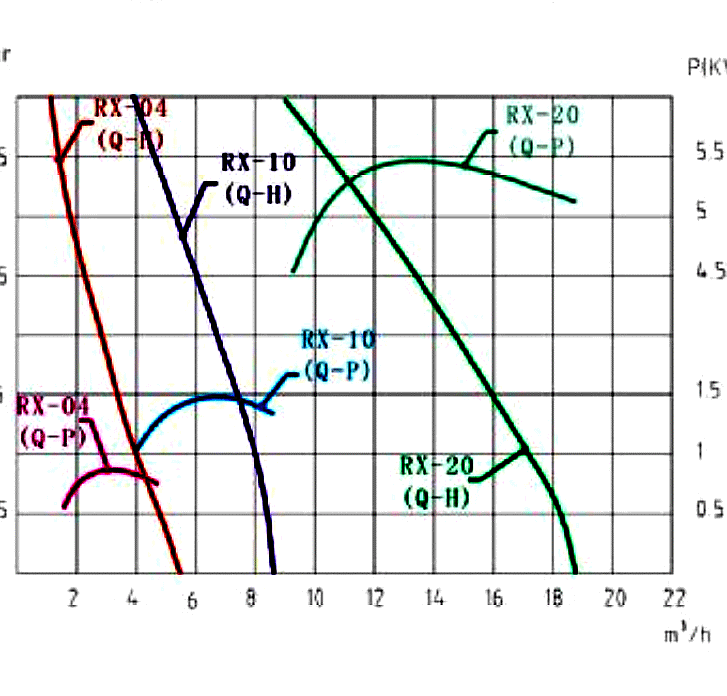

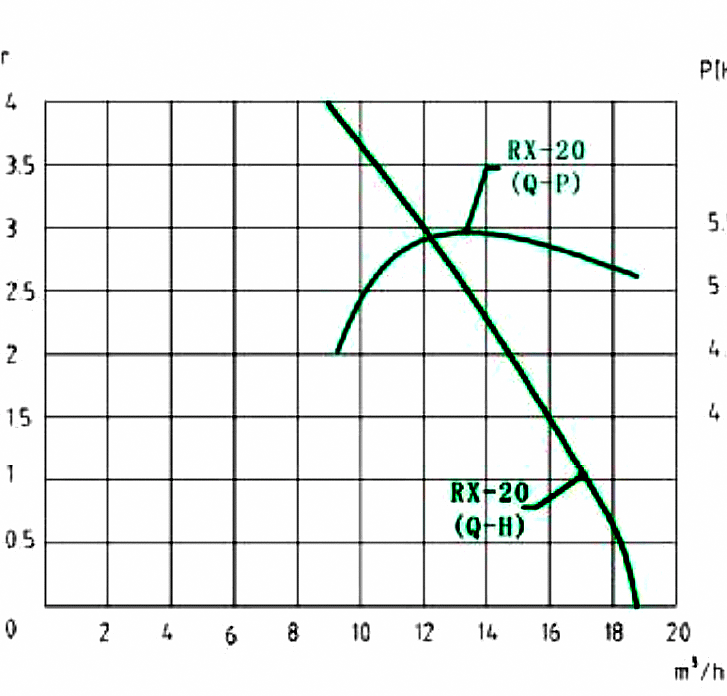

Зависимость производительности насоса от напора Q-H (бар) и мощности Q-Р (кВт)
Двухполюсный электропривод:
Четырёхполюсный электропривод:
Шестиполюсный электропривод:
